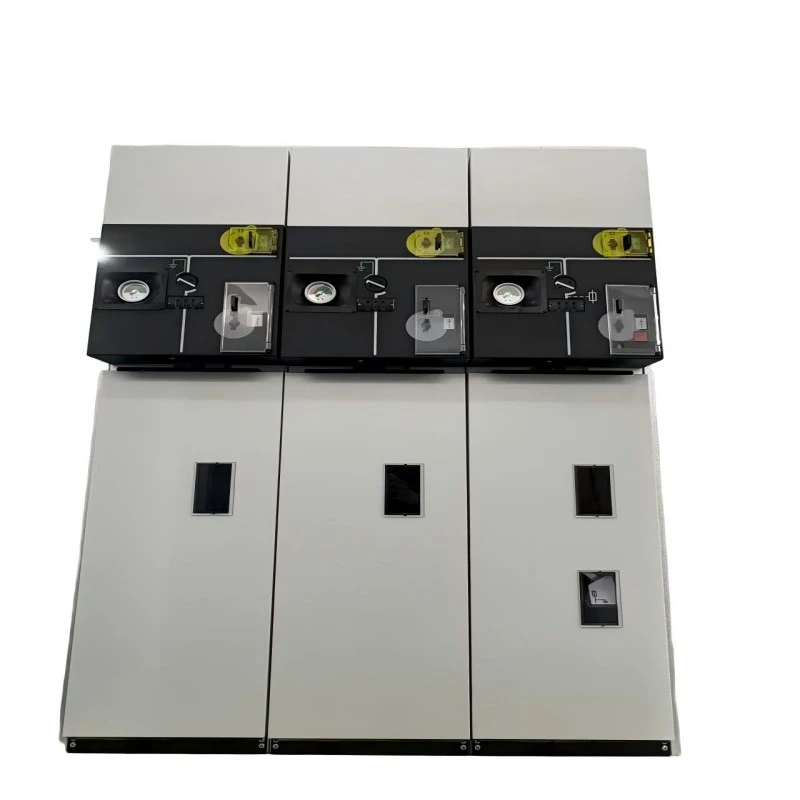

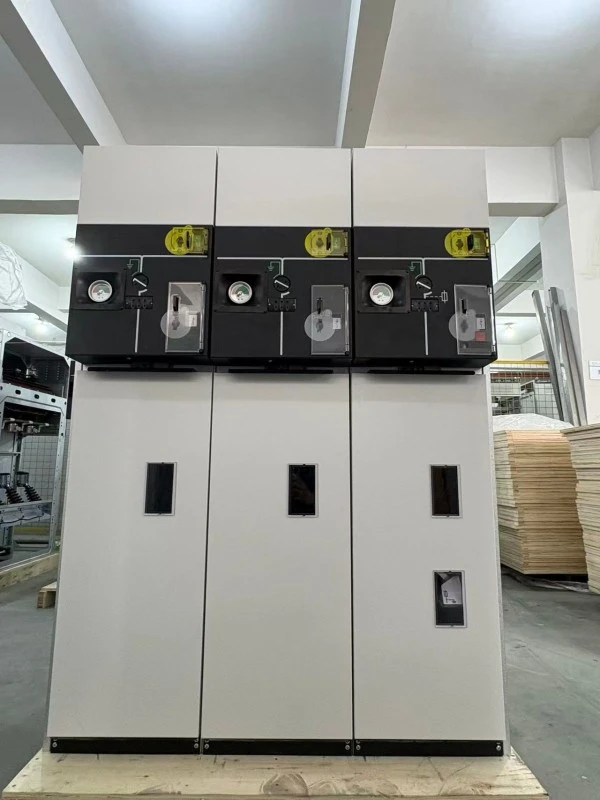

Vzduchem izolovaná kruhová hlavní jednotka HXGN

"H" - krabicový kryt,

"X" - kruhová síť,

"G" - vzduchová izolace,

"N" - vnitřní

Vzduchem izolovaný rozváděč s uzavřeným okruhem HXGN s kovovým krytem určený pro okruhové hlavní a radiální rozvody 6kV–24kV. Na rozdíl odIzolováno SF6RMU, tato jednotka používá vzduch jako hlavní dielektrické médium, přičemž všechny živé části jsou uzavřeny v utěsněné kovové skříni chráněné proti prachu.

co to dělá?

1. Připojuje a izoluje napájecí smyčky v sekundárním rozvodu

2. Chrání distribuční transformátory pomocí odpínačů a kombinací pojistek

3. Poskytuje viditelné izolační mezery pro bezpečnou údržbu

4. Slouží jako ekonomická alternativa plynem izolovaného rozvaděče

Vzduchem izolovaná kruhová hlavní jednotka HXGN je široce používána v aplikacích, kdeplyn SF6je omezena tam, kde je vyžadováno časté viditelné odpojování nebo kde rozpočtová omezení upřednostňují osvědčenou, jednoduchou technologii bez ohrožení bezpečnosti.

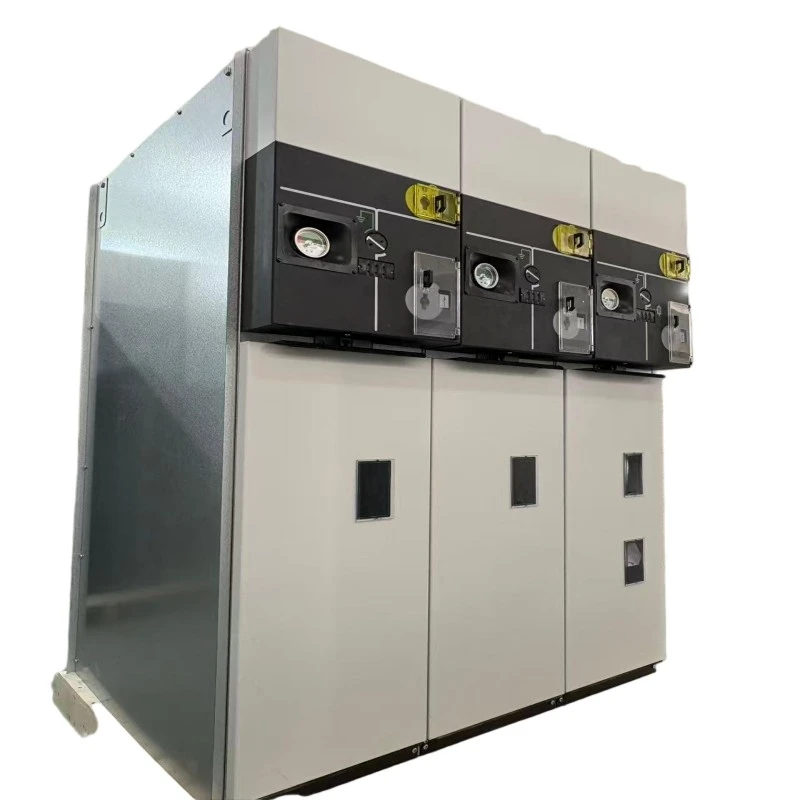

Popis produktu

Naše vzduchem izolovaná kruhová hlavní jednotka HXGN je vzduchem izolovaná kruhová hlavní jednotka nové generace určená pro vnitřní instalaci v rozvodnách, průmyslových závodech, komerčních budovách a venkovských distribučních sítích. Jmenovité napětí se pohybuje od 6kV do 24kV, se jmenovitým proudem 630A pro hlavní přípojnice a 125A pro transformátorové obvody chráněné pojistkou.

Základní technické vlastnosti:

1. Vzduchová izolace s optimalizovaným fázovým odstupem a izolovanými bariérami

2. Utěsněný design krytu (IP3X nebo IP4X), který zabraňuje vnikání prachu a hlodavců

3. Třípolohový odpínač zátěže (sepnuto / vypnuto / uzemněno) s viditelným přerušením

4. Integrovaná pojistka omezující proud pro transformátory (až 125A)

5. Volitelný modul vakuového vypínače pro ochranu podavače

6. Mechanické blokování zabraňující nesprávným operacím

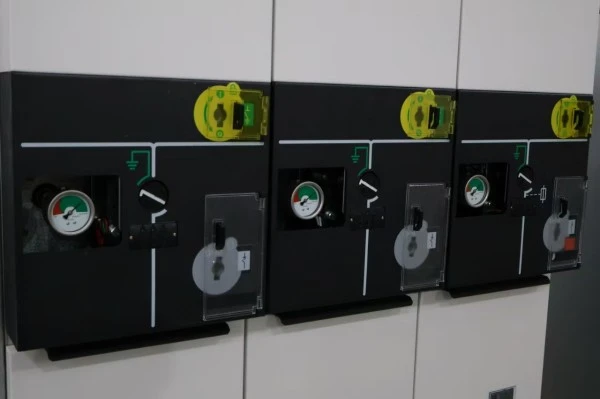

7. Sběrnice na předním panelu s jasnou indikací polohy

Vzduchem izolovaná kruhová hlavní jednotka HXGN nabízí průhledný, snadno kontrolovatelný design --- obsluha může vizuálně potvrdit otevřenou polohu spínače zátěže, což je funkce vysoce ceněná při údržbě a procedurách zablokování/označení. Pro instalaci nebo vyřazení z provozu není potřeba žádné speciální zařízení pro manipulaci s plynem.

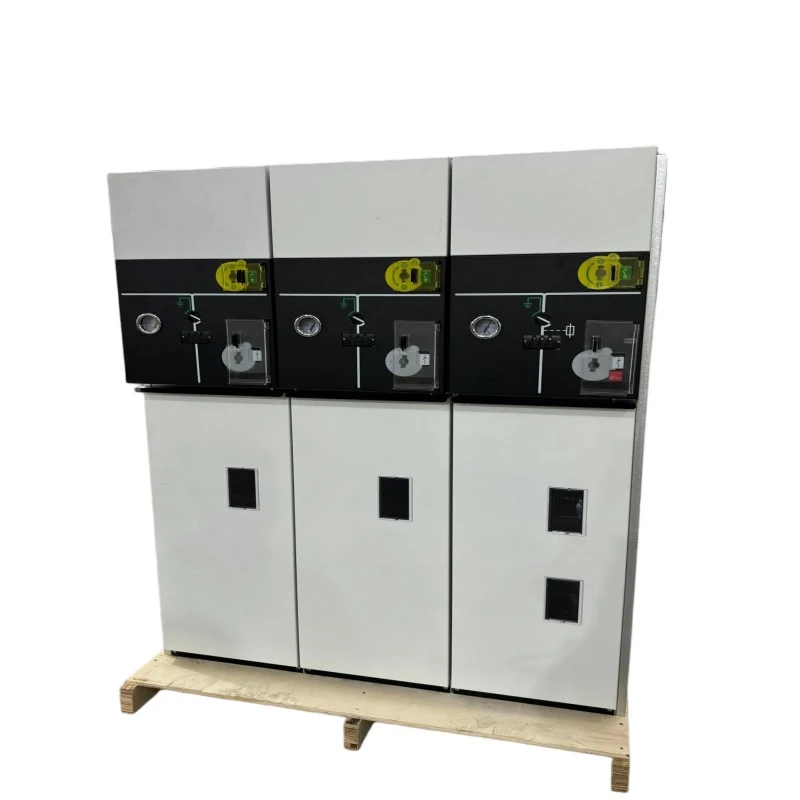

Parametr produktu (specifikace)

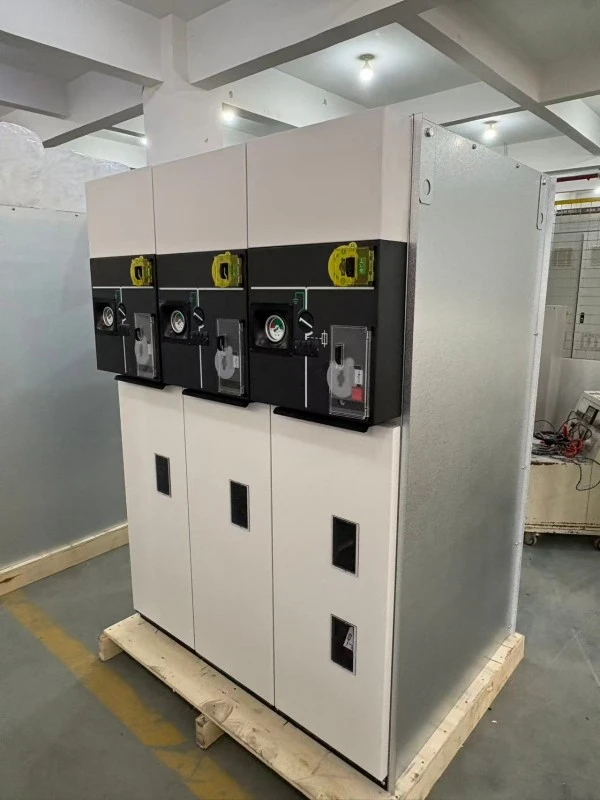

Vlastnosti a aplikace produktu

Klíčové vlastnosti

● Bez SF6 a šetrné k životnímu prostředí --- Používá pouze vzduch jako izolační médium, žádné emise skleníkových plynů.

● Viditelné přerušení --- Odpínač zátěže poskytuje jasně viditelnou izolační mezeru, což zjednodušuje bezpečnostní postupy.

● Utěsněno proti prachu a hlodavcům --- Kryt splňuje IP3X nebo IP4X, což zabraňuje běžným příčinám poruch vzduchem izolovaného rozvaděče.

● Kompaktní půdorys --- Šířka jednotky obvykle 500---600 mm, vhodná pro prostorově omezené vnitřní rozvodny.

● Cenově efektivní --- Nižší počáteční investice ve srovnání s SF6 nebo pevnými izolovanými RMU.

● Jednoduchá údržba --- Není vyžadováno monitorování tlaku plynu nebo doplňování; pouze vizuální kontrola a kontaktní čištění.

● Zabezpečení blokování --- Mechanické blokování zabraňuje sepnutí uzemňovače při sepnutém vypínači zátěže.

Aplikační scénáře

● Venkovské a městské elektrické sítě

● Průmyslová zařízení ---Továrny, těžařské areály, cementárny (s ochranou proti prachu)

● Komerční budovy ---Nákupní centra, kancelářské komplexy, hotely

● Malé až střední rozvodny --- distribuční uzly 6kV-24kV

● Obnovitelná energie --- Malé vodní elektrárny, biomasa a distribuovaná solární energie (vnitřní instalace)

● Projekty modernizace --- Výměna zastaralého vzduchem izolovaného rozvaděče za moderní utěsněné jednotky

Otázky a odpovědi

Q1: Jak funguje vzduchem izolovaná kruhová hlavní jednotka HXGN v prašném prostředí, jako jsou cementárny nebo obilná sila?

A: Výborně. Vzduchem izolovaná kruhová hlavní jednotka HXGN je standardně vybavena plně utěsněným krytem IP3X (volitelné příslušenství IP4X), což znamená, že do něj nemohou vniknout žádné prachové částice větší než 2,5 mm nebo 1 mm. To zabraňuje sledování a přeskokům, které se běžně vyskytují u otevřených vzduchem izolovaných rozváděčů. Verzi IP4X doporučujeme pro silně prašná prostředí spolu s pravidelným čištěním vnější skříně.

Q2: Je vzduchová izolace spolehlivá v pobřežních oblastech s vysokou vlhkostí?

Odpověď: Ano, se správným designem. Naše vzduchem izolovaná kruhová hlavní jednotka HXGN používá hydrofobní izolované bariéry a povrchovou vzdálenost prodlouženou na 240 mm (pro 12 kV) a 360 mm (pro 24 kV). Utěsněný kryt navíc zabraňuje cirkulaci vlhkého vzduchu a do kabelového prostoru lze instalovat volitelné antikondenzační ohřívače. Úspěšně jsme rozmístili stovky jednotek v jižních pobřežních provinciích s roční vlhkostí vyšší než 90 %.

Otázka 3: Jak je tento produkt v porovnání s RMU izolovaným SF6?

Odpověď: SF6 RMU jsou kompaktnější a plně utěsněné, ale vyžadují manipulaci s plynem a mají vyšší počáteční náklady. Vzduchem izolovaná kruhová hlavní jednotka HXGN je větší, ale nabízí:

● Nižší počáteční pořizovací cena (Obecně nabízí nižší počáteční investici než srovnatelná řešení s izolací SF6, v závislosti na konfiguraci a požadavcích projektu.)

● Žádné obavy z úniku plynu

● Viditelné odpojení pro bezpečnější údržbu

● Snazší vyřazení z provozu a likvidace

Pro zákazníky, kteří upřednostňují nízké náklady životního cyklu a dopad na životní prostředí bez extrémních prostorových omezení, je HXGN ideální volbou.

Q4: Jaké pojistky jsou kompatibilní s vaším HXGN RMU?

Odpověď: Náš pojistkový prostor přijímá standardní vysokonapěťové pojistky omezující proud DIN 43625 nebo BS 2692. Můžeme dodat pojistky přizpůsobené vašim požadavkům na ochranu transformátoru (typicky 6,3A až 125A). Obsluha zarážecího kolíku pojistky je mechanicky propojena s třípolohovým spínačem pro jednofázovou poruchovou ochranu.

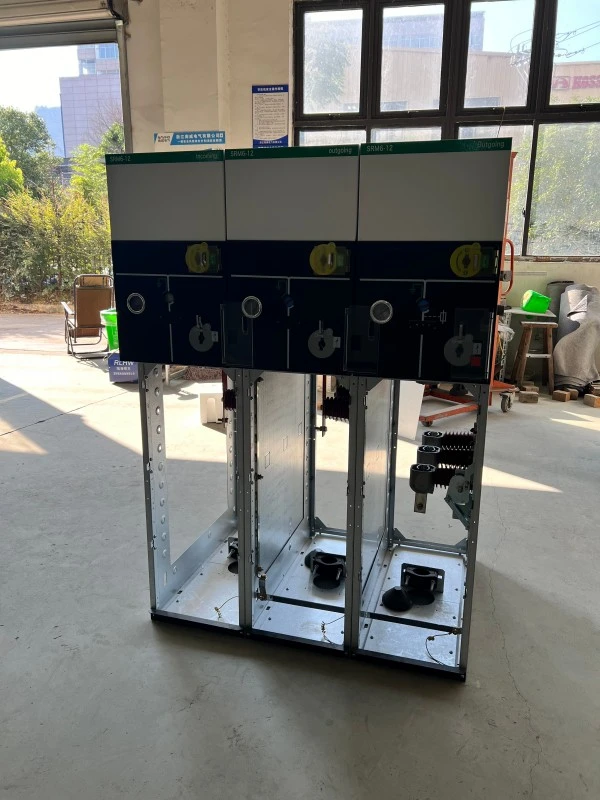

Podrobnosti o výrobě

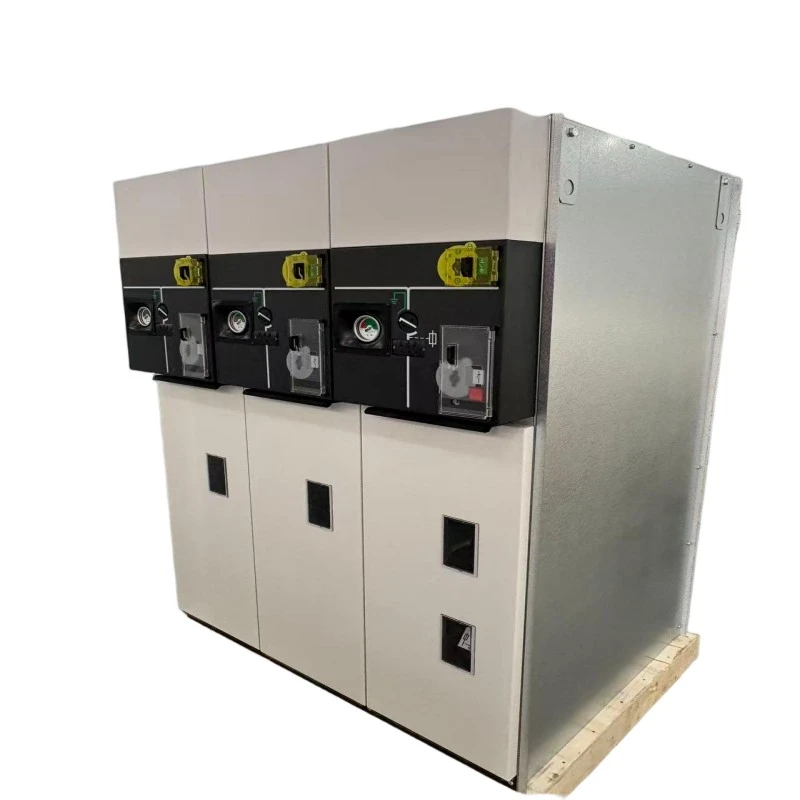

Kryt a těsnění

Vzduchem izolovaná prstencová hlavní jednotka HXGN se vyznačuje 2,0 mm silnou ocelovou nebo volitelnou nerezovou ocelí válcovanou za studena, opatřenou elektrostatickou práškovou barvou (minimální tloušťka 80 μm, světle šedá RAL 7035). Povlak prošel 500hodinovým testováním v solné mlze. Těsnění je dosaženo pomocí těsnění z polyuretanové pěny na všech dveřích a panelech, což zajišťuje krytí IP3X. Prostory pro kabely jsou odděleně utěsněny od prostoru hlavního vypínače, aby se zabránilo šíření oblouku.

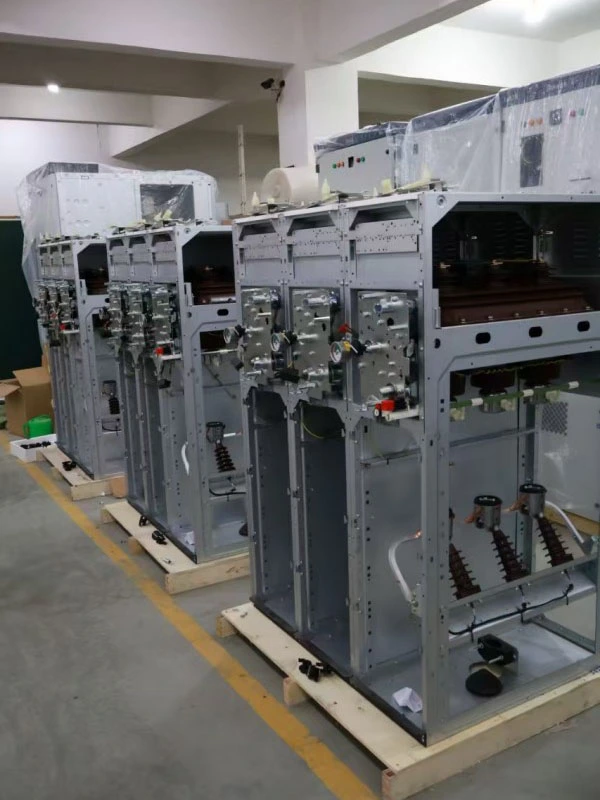

Konstrukce vypínače zátěže

Třípolohový odpínač zátěže je otočného typu se samočistícími postříbřenými kontakty. Zhášecí komora oblouku využívá princip magnetického zhášení kombinovaného s izolovanými zhášecími komorami, umožňující přerušení až 630A zatěžovacího proudu a vytvoření/přerušení nabíjecích proudů kabelu (až 10A). Spínač má dvě viditelné polohy přerušení (rozepnuté a uzemněné) a jednu sepnutou polohu – všechny jsou jasně vyznačeny na předním panelu.

Pojistková kombinovaná jednotka

Pro ochranu transformátoru naše vzduchem izolovaná kruhová hlavní jednotka HXGN integruje pojistkový prostor s vypínacím mechanismem ovládaným úderníkem. Když se aktivuje jednofázová pojistka, úderník mechanicky spustí odpínač, aby se rozevřely všechny tři fáze, čímž se zabrání jednofázovému provozu. Oddíl pojistek je propojen s uzemňovačem – oddíl lze otevřít pouze tehdy, když je spínač zátěže rozpojený a uzemňovač je sepnutý.

Izolační systém

Všechny přípojnice a spoje jsou izolovány smršťovací bužírkou (typ se zvýšeným tečením) nebo epoxidovým práškovým nátěrem. Fázové bariéry jsou vyrobeny z DMC (směs na formování těsta) nebo SMC (směs na formování plechů) s odolností proti oblouku třídy 1 podle IEC 60243. Minimální vzduchová mezera je:

● 12 kV: 125 mm mezi fázemi, 100 mm k zemi

● 24 kV: 220 mm mezi fázemi, 180 mm k zemi

Zajištění kvality a testování

Každá vzduchem izolovaná kruhová hlavní jednotka HXGN prochází před dodáním rutinními testy:

● Měření odporu hlavního obvodu (mikroohmmetr)

● Vysokofrekvenční výdržné napětí (42kV/1min pro 12kV, 65kV/1min pro 24kV)

● Test odolnosti proti indukovanému napětí

● Test mechanického provozu (200 cyklů pro každý spínač)

● Test izolace pomocného okruhu (2kV/1min)

● Ověření ochrany krytu (test sondy IP3X nebo IP4X)

● Měření částečného vybití (<20pC při 1,5× jmenovitém napětí)

Závazek poprodejního servisu

Záruční doba: 12 měsíců od data odeslání (lze prodloužit na 24 nebo 36 měsíců s placenou servisní smlouvou)

Technická podpora: Doživotní bezplatná technická konzultace; odpověď do 1 hodiny od oznámení
